调试购物车底盘光电传感器的过程

最近，我在调试购物车底盘上的光电传感器，这个过程颇感兴趣，值得记录。光电传感器位于底盘的后部，通过串口接收命令并上传感应结果。调试的主要目的是确保传感器能够准确读取并发送数据，实现购物车的稳定运行。

数据流程简述

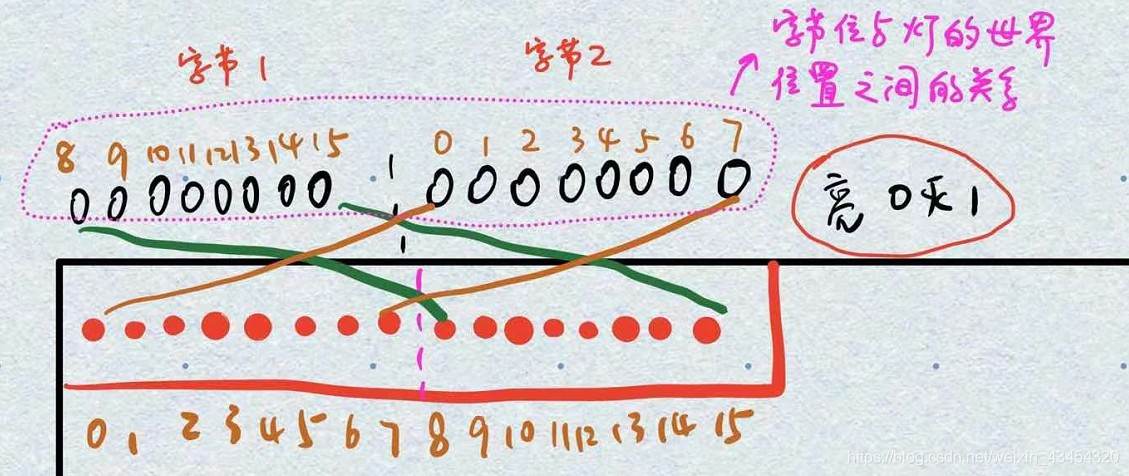

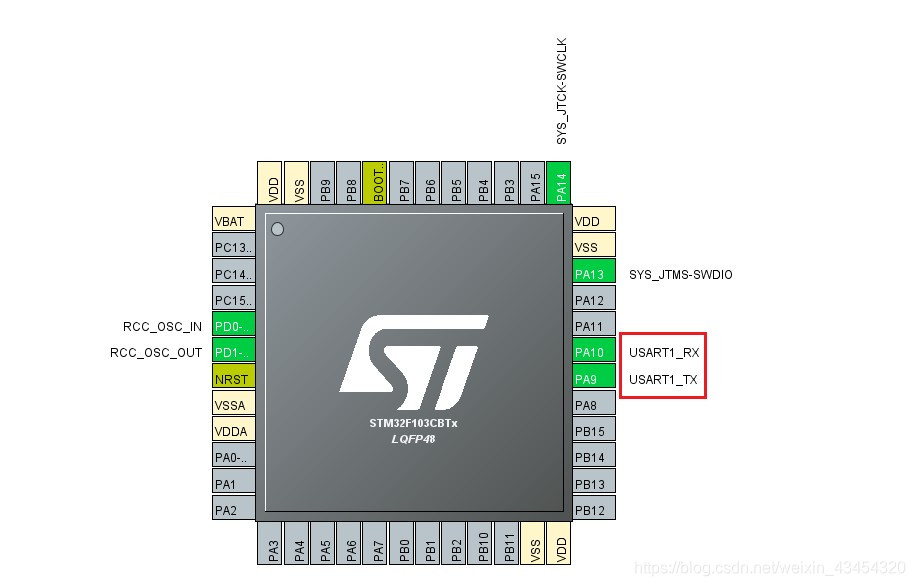

光电传感器与STM32F103C8T6芯片（简称103）之间的通信是关键。传感器接收103发送的读取命令0x57后，会通过串口输出其16个灯的状态信息。这些状态信息（亮0灭1）由传感器发送到103，103则通过USART1将数据传输到USB-TTL模块，最终在PC端的串口助手中显示结果。

调试过程

在调试过程中，我遇到了几个需要解决的问题。首先，传感器输出的信号频率不稳定，导致接收端无法正常解析。这可能是由于串口配置错误或传感器本身的问题。通过调整串口波特率和校验位，最终找到了稳定的通信方式。

其次，传感器的灯状态读取延迟较大，影响了实时性。我通过优化代码，减少了读取和处理数据的时间，最终将延迟降低到可接受范围内。

此外，还需要注意信号的干扰问题。底盘环境较为复杂，存在电磁干扰的可能性。通过增加屏蔽措施和优化抗干扰设计，确保了信号传输的可靠性。

调试结果

经过一系列的调试和优化，光电传感器的性能得到了显著提升。传感器能够稳定地发送16个灯的状态信息，接收端能够准确解析这些数据。串口通信的延迟已经达到了预期范围，满足购物车的运行需求。

总结

整个调试过程虽然遇到了一些挑战，但通过系统的分析和逐步优化，最终取得了满意的结果。这次经历让我对光电传感器的应用有了更深入的理解，也提升了我的调试能力。
